Miroir piloté rapide à deux axes avec retour de position

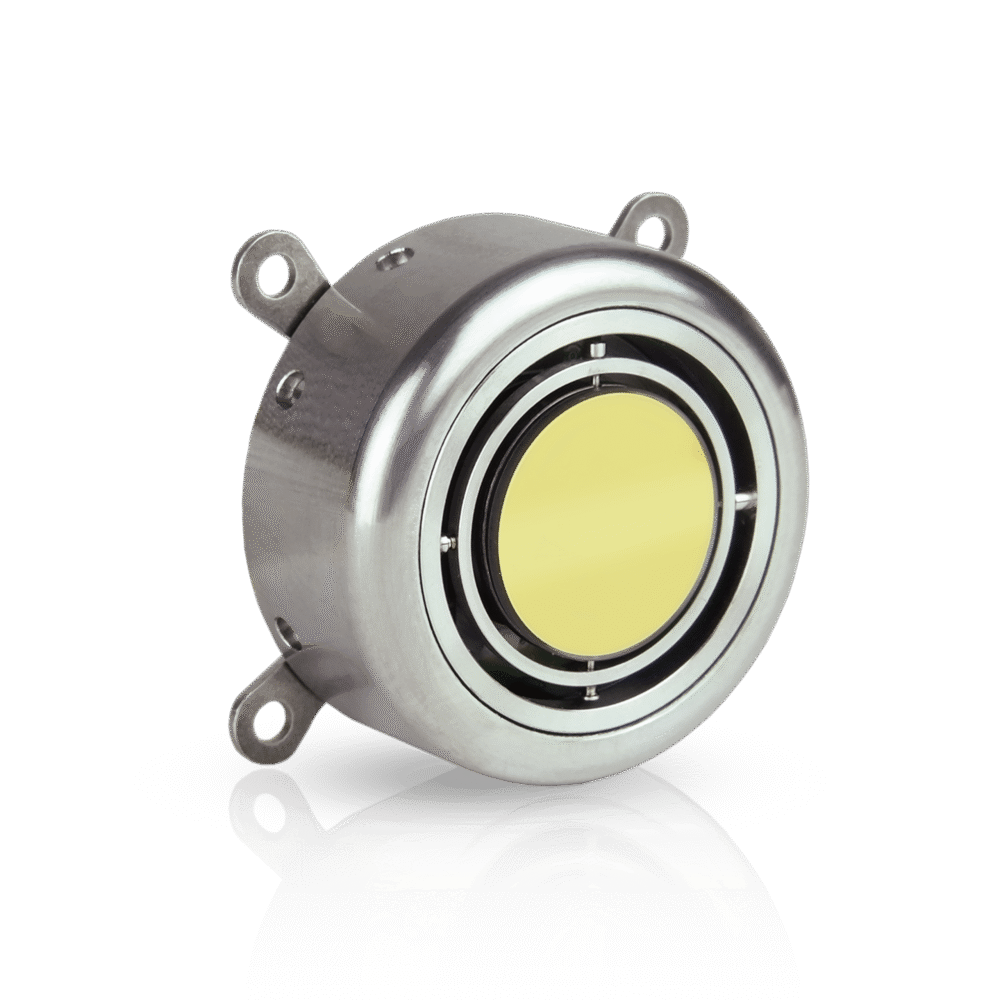

La série MR-15-30 de miroir piloté rapide (Fast Steering Mirror) à deux axes d’Optotune est le choix idéal pour les applications qui nécessitent de grandes déviations dans un facteur de forme compact. Avec une taille de miroir de 15 mm, le MR-15-30 atteint une inclinaison mécanique jusqu’à +/- 25°, ce qui entraîne une déviation optique jusqu’à +/- 50°. Le miroir comprend un système de retour de position qui lui permet d’être contrôlé avec précision avec un contrôleur PID standard.

L’actionneur est basé sur une technologie éprouvée, les VCM. Contrairement aux systèmes de miroir galvo, le point de rotation virtuel est très proche de la surface du miroir. Le miroir peut être fabriqué avec divers revêtements tels que l’or, l’argent protégé et d’autres revêtements, y compris des diélectriques (sur demande).

Le MR-15-30 est parfaitement adapté aux applications de numérisation vectorielle et point & shoot. Si vous souhaitez effectuer une numérisation raster à des vitesses plus élevées, nous vous recommandons la série MR-10-30.

Optotune propose également ce miroir sous forme de kit de développement complet comprenant le miroir, l’électronique de contrôle et le logiciel. L’électronique de contrôle peut également être fournies indépendamment.

Applications

• Automobile (LiDAR, phares adaptatifs, ADAS)
• Vision (extension du FOV, sélection AOI)
• Traitement médical au laser
• Communication optique en espace libre
• Traitement au laser
• Biométrique (suivi oculaire)
• Ophtalmologie (caméra du fond d’œil, OCT)
• impression 3D

Standard products	Taille du miroir (mm)	Taille (mm)	Mirror coating	Angle max (° demi angle)	Spectre d’utilisation (nm)
MR-15-30-G-25x25D	15	30	protected gold	25	1000 – 20000
MR-15-30-PS-25x25D			protected silver		400 – 2000
MR-15-30-DVIS-25x25D			dielectric VIS		400 – 700

---

Documentation technique

Miroirs 2D

Optotune MR-15-30
