Autocollimateur électronique haute fréquence – ELCOMAT® 5000

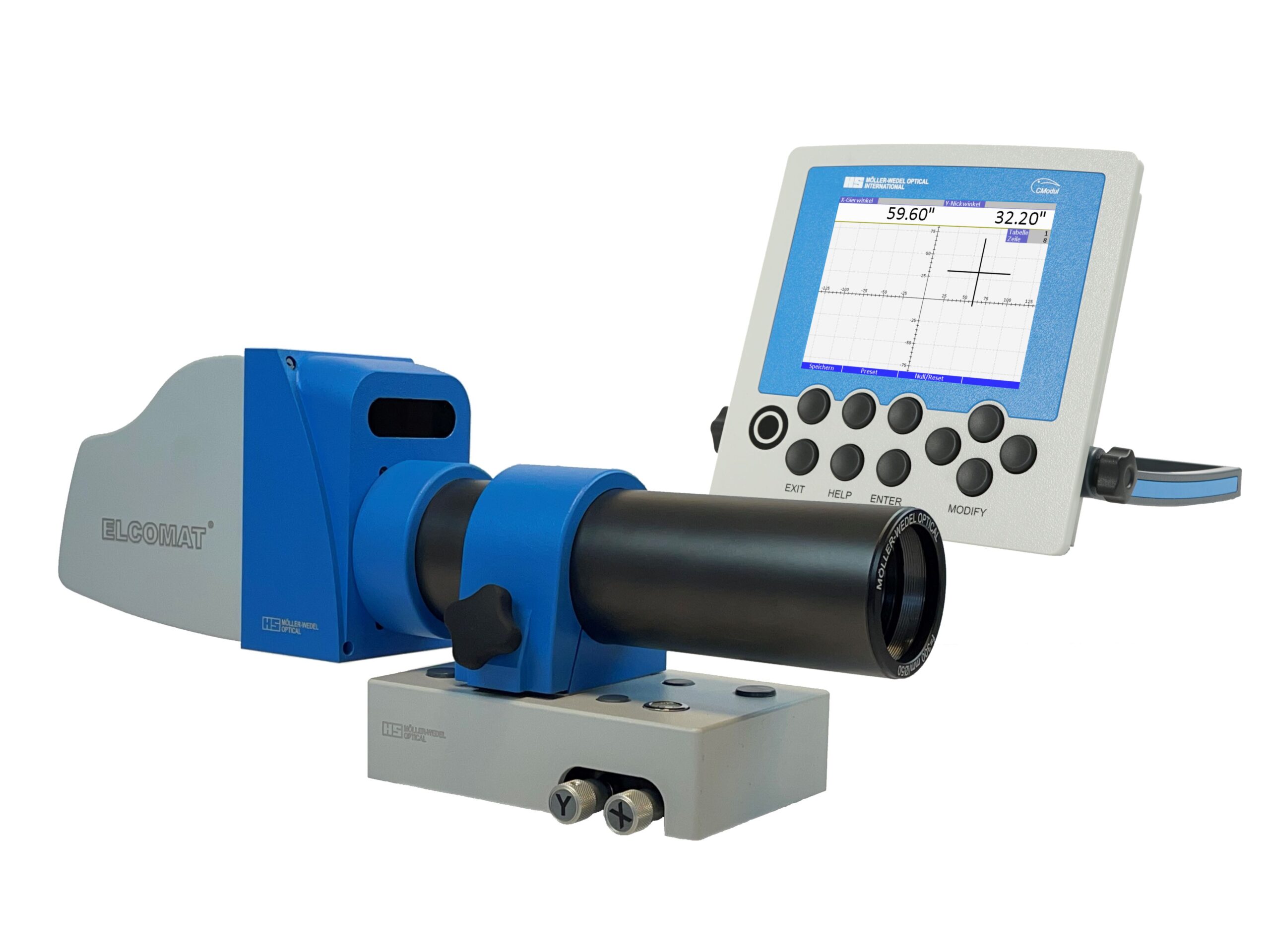

En plus d’une plus grande plage de mesure et d’un rapport signal/bruit encore meilleur grâce au traitement direct du signal par la tête de mesure, l’autocollimateur électronique ELCOMAT® 5000 de chez Möller-Wedel Optical a une fréquence de mesure 10 fois plus élevée que son prédécesseur, l’ELCOMAT® 3000. En outre, des capteurs d’alignement internes peuvent être utilisés pour un alignement rapide et précis de la tête de mesure et une mesure de la rectitude « on-the-fly » en conjonction avec le Display Unit 5000

Caractéristiques techniques :

	ELCOMAT® 5000
Art. No.	229 937
Accuracy (arcsec)	± 0.1 over any 20'' range ± 0.25 over total range
Number of measuring axes	2
Measuring range (X) x (Y) (arcsec)	1.5 m 3000 x 3000 arcsec 2.5 m 2000 x 2000 arcsec 5 m 1000 x 1000 arcsec 10 m 500 x 500 arcsec 15 m 330 x 330 arcsec 20 m 250 x 250 arcsec
Acquisition range (arcsec)	ca. 3600 both axes
Ma. measuring distance (m)	25
Resolution (arcsec)	0.005 to 10; selectable
Reproducibility (arcsec)	0.05
Focal length (mm)	300
LED Wavelength (nm)	635 - 640
Minimal reflector diameter (mm)	ø 5 (mirrored (R>85%)); ø 6 (uncoated (R=4%))
Free aperture (mm)	50
Height of optical axis (mm)	100 (in adjustable holder 223 056) 62 (in clamp fixture 223 037)
Computer interface	RS-232 / USB
Mains Voltage	90...250 V / 50...60 Hz
Dimension (mm) Autocollimation sensor	436 x 92 x 135
Dimension (mm) Display unit	190 x 224 x 33
Tube diameted (mm)	ø 65 f7
Weight (kg) Autocollimation sensor	4.0
Weight (kg) Display unit	0.7
Scope of delivery	Autocollimation sensor, display unit 5000, INCOLINK software interface, AC-adapter power supply, IR-remote control, RS-232 cable, USB-cable, transportation and storage box
